一、一般要求

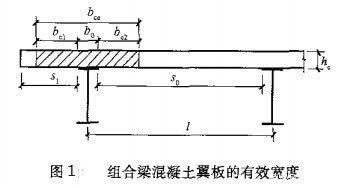

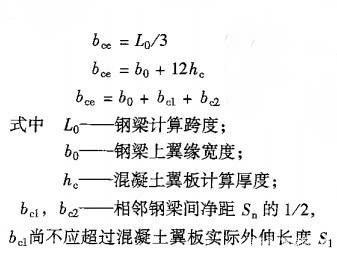

組合梁混凝土翼板的有效寬度應按下列公式計算,并應取其中最小值.

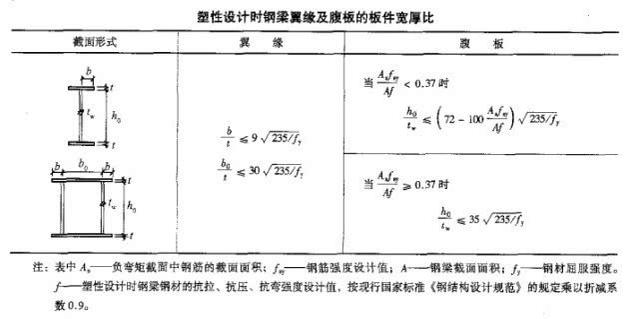

組合梁的塑性中和軸通過鋼梁截面時,鋼梁翼緣及腹板的板件寬厚比應符合下表的要求.

1、 連續組合梁采用塑性?xún)?nèi)力重分布法進行分析時,應符合下列條件:

（1）鄰兩跨跨度之差不大于短跨的45%;

（2）邊跨跨度不小于鄰跨的70%,也不大于鄰跨的115%

（3）在每跨的1/5范圍內,集中作用的荷載不大于該跨總荷載的一半;

（4）內力合力與外荷載保持平衡;

（5）中間支座截面材料總強度比Y小于0.5,且大于0.15

（6）內力調幅不超過25%。

2、連續組合梁采用彈性分析時,應符合下列規定：

（1）不計入負彎矩區段內受拉開裂的混凝土翼板對剛度的影響

（2）在正彎矩區段,換算截面應根據短期或長期荷載采用相應的剛度;

（3）負彎矩區受拉開裂的翼板長度,可按試算法確定

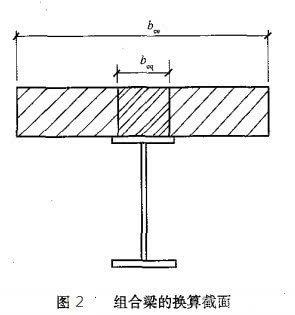

3、按彈性分析時,應將受壓混凝土翼板的有效寬度bce折算成與鋼材等效的換算寬度bep,構成單質的換算截面(圖2)

組合梁混凝土冀板的計算厚度,應符合下列規定:

（1）通鋼筋混凝土翼板的計算厚度,應取原厚度h0;

（2）帶壓型鋼板的混凝土翼板計算厚度,取壓型板頂面以上的混凝土厚度hc;

設計組合樓板時,應符合下列要求:

（1）施工階段,應對作為澆筑混凝土底模的壓型鋼板進行強度和變形驗算。此時,應考以下荷載：

永久荷載——包括壓型鋼板、鋼筋和混凝土的自重；

可變荷載—包括蔍工荷載和附加荷載。當有過量沖擊、混凝土堆放、管線和泵的荷載時,應增加附加荷載；

（2）使用階段,應對組合樓板在全部荷載作用下的強度和變形進行驗算。

在施工階段,壓型鋼板作為澆筑混凝上的模板,應采用彈性方法計箅。強邊(順肋)向的正、負彎矩和撓度應按單向板計算,弱邊方向不計算。

在使用階段,當壓型鋼板上的混凝土厚度為50~100m時,宜符合下列規定

（1）組合板強邊(順肋)方向的正彎矩和撓度,按承受全部荷載的簡支單向板計算；

（2）強邊方向負彎矩按固端板取值；

（3）不考慮弱邊(垂直助)方向的正負彎矩；

當壓型鋼板上的混凝土厚度大于100m時,板的撓度應按強邊方向的簡支單向板計算；

2、組合梁設計

（1）抗彎計算

混凝土翼板與鋼構件完全抗剪連接時，其截面抗彎承載力可根據下列假定計算：

1）在混凝土翼板的有效寬度內,縱向鋼筋和鋼梁受拉及受壓應力均達到強度設計值;

2）塑性中和軸受拉側的混凝土強度設計值忽略不計；

3）塑性中和軸受壓區的混凝土截面均勻受壓,并達到彎曲抗壓強度設計值組合梁正截面受彎承載力,應按下列公式計算：

a 塑性中和軸位于混凝土受壓翼板內，為第一類截面；

b 塑性中和軸在鋼梁截而內,為第二類截面

（2）抗剪計算

組合梁截面的全部剪力假定由鋼梁腹板承受,其受剪承載力應按下式計算

3、壓型鋼板組合樓板設計

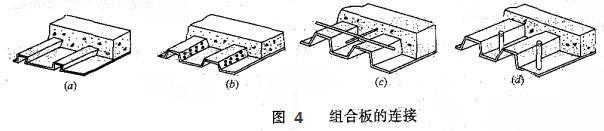

壓型鋼板組合樓蓋中,壓型鋼板與混凝土的連接,應符合下刻形式之一：

（1）靠亞型鋼板的縱向波槽(圖4a)

（2）靠壓型鋼板上的壓痕、開的小洞或沖成的不閉合孔眼(圖4b)

（3）靠壓型鋼板上焊接的橫向鋼筋(圖4c)

（4）任何情況下,均應設置端部錨 固件(圖4d)
